Calidad de la Energía

Reporte de Calidad de la Energía

Autor/a
Afiliación

IPA Academic Advisor

International Power Association

Fecha de publicación

27 de enero de 2025

Reporte elaborado por: IPA https://intlpa.com/

Información del Centro de Carga
Empresa: IZZI TELECOM (HUB SEVILLA)
Dirección: Av. Sevilla 608 Col. Portales CP. 03300 CDMX
Responsable Equipo: Jair Vidal Reynoso
Correo: jair.vidal@dataairelectric.com
Descripción Actividades Centro de Carga
Nombre del punto de medición: Tablero General (TGE) Transferencia Principal Subestación 2
Descripción general de la carga: La Subestación 2 alimenta a los Tableros de Distribución que tienen las cargas de Aires Acondicionado del Data Center
Información del Medidor PQ
Marca: ACUVIM-EL-D-333mV, V4p1
Clase: S
Muestreo: 5min
Datos de Medición en el Punto de Acoplamiento
Nivel de tensión del suministro: 23 kV
Nivel de tensión del punto de medición: 220/127 V
Medición: Mensual
Fecha de medición inicial: 11/12/2024
Fecha de medición final: 11/01/2025

Diagrama Unifilar

Resumen General

Observaciones y Recomendaciones

Nota
  • El voltaje RMS en el tablero se mantuvo dentro de los limites de referencia recomendados por el IEEE, no se observaron variaciones de tensión considerables. La distorsión armónica del voltaje se encuentra dentro de los limites recomendados del IEEE, manteniendo con niveles bajos de distorsión armónica. El desbalance de la tensión se mantuvo en 0.75% por debajo del 2% recomendado. Por otro lado, la corriente se mantiene con un desbalance bajo del 3.18%, y una distorsión armónica máximo del 7.8% lo cual se puede considerar bajo.
Tip
  • Nada que atender
Importante

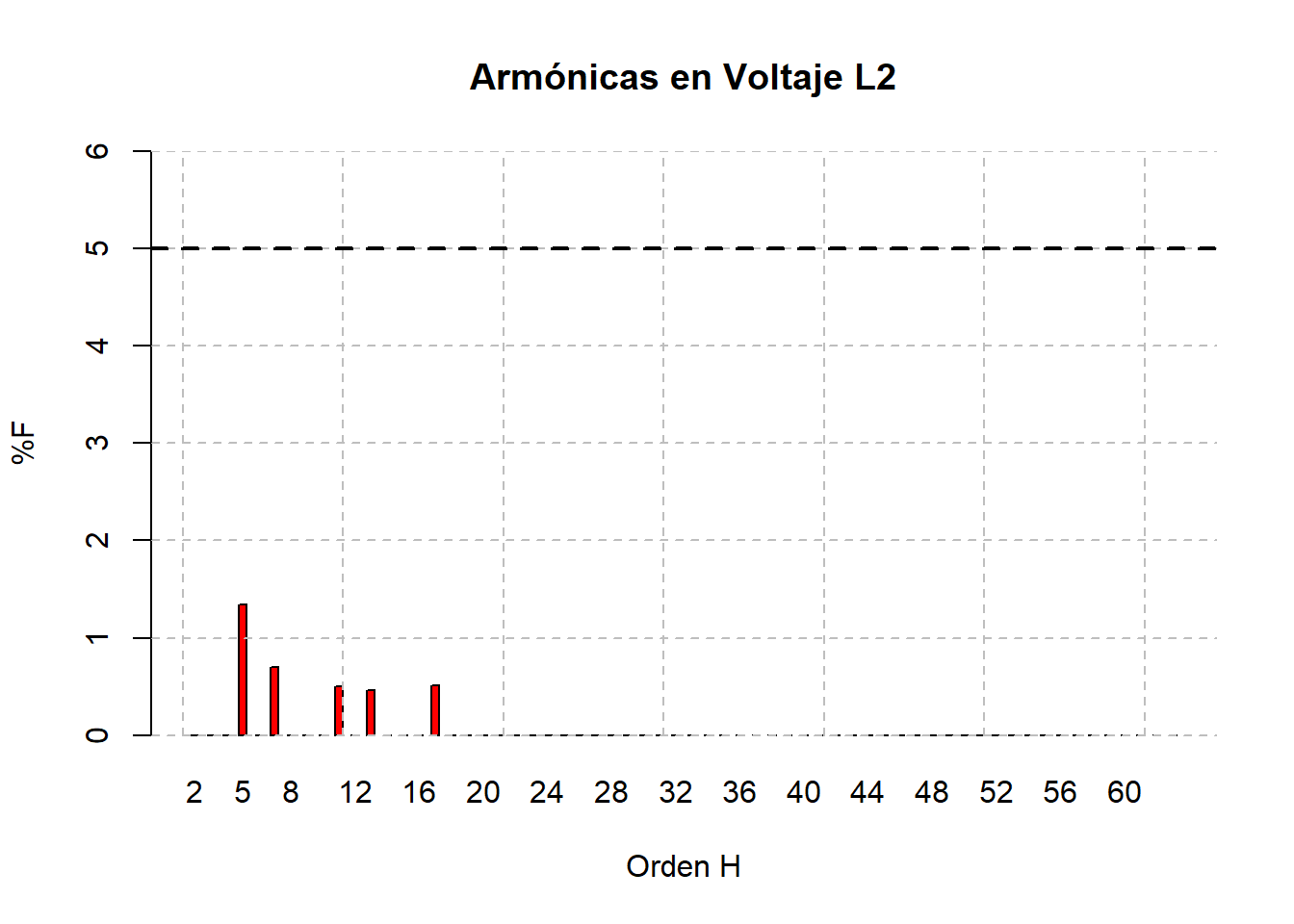

  • A pesar de que la distorsión armónica en la tensión es baja, se observa que las armónicas 17, 19 y 25 en la tensión son altas, es importante observar que dichas componentes no este afectando mucho la forma de onda de la tensión, dado que la deformación de la forma de onda en la tensión podría afectar la operación de algunos equipos.
Precaución
  • Nada que atender
Advertencia
  • Los niveles de tensión RMS muestran un mínimo de 124V, promedio de 128V y máximo de 132V, estando dentro del rango de ±5% del valor nominal de 127V. Sin embargo, es importante revisar que este nivel de tensión mayores a 127V no sobrepase los niveles de tensión requeridos por el sistema de aire acondicionado, dado que estos equipos suelen ser sensibles a variaciones de tensión.

Descargar reporte PDF

Informe de las mediciones en función de Límites de Referencia (LR) de la IEEE.

Tabla. Informe Rápido
Parámetro Bajo (LR) Dentro (LR) Sobre (LR) Límites_Referencia
Tensión (V) 128 ±5% Vnom
Frecuencia (Hz) 60 59.5 - 60.5 Hz
Factor de potencia 0.89 0.90 - 1 en atraso
IHv % ✓ 0 - 5 %
THDv % 1.95 0 - 5 %
THDi % 6.89 ---
Desbalance Dv % 0.75 0 - 2 %
Desbalance Di % 3.18 0 - 20 %

Esta sección reporta en formato Tabla el análisis rápido de las variables medidas en el punto de medición.

Potencia Activa (kW)
min. p5 p50 mean. p95 p99 max.
258.31 327.28 357.36 359.96 401.20 416.56 436.45
Potencia Reactiva (kVAr)
min. p5 p50 mean. p95 p99 max.
126.06 162.24 180.87 180.97 200.55 208.31 218.60
Potencia Aparente (KVA)
min. p5 p50 mean. p95 p99 max.
289.13 367.81 401.22 403.69 448.35 465.47 483.72
Factor de Potencia
min. p5 p50 mean. p95 p99 max.
0.86 0.88 0.89 0.89 0.90 0.91 0.92
THDv (%)
min. p5 p50 mean. p95 p99 max.
1.18 1.48 1.64 1.67 1.95 2.08 2.32
THDi (%)
min. p5 p50 mean. p95 p99 max.
4.68 5.39 6.12 6.12 6.89 7.15 7.79
Desbalance Voltaje (%)
min. p5 p50 mean. p95 p99 max.
0.48 0.59 0.67 0.67 0.75 0.78 0.83
Desbalance Corriente (%)
min. p5 p50 mean. p95 p99 max.
0.46 1.65 2.43 2.42 3.18 3.62 4.71
Frecuencia (Hz)
min. p5 p50 mean. p95 p99 max.
59.91 59.96 60.00 60.00 60.04 60.05 60.08
Vrms Prom (V)
min. p5 p50 mean. p95 p99 max.
124.29 125.50 128.18 128.19 130.88 131.45 132.24
Irms Prom (A)
min. p5 p50 mean. p95 p99 max.
725.10 942.03 1,041.83 1,050.41 1,187.20 1,238.66 1,316.37

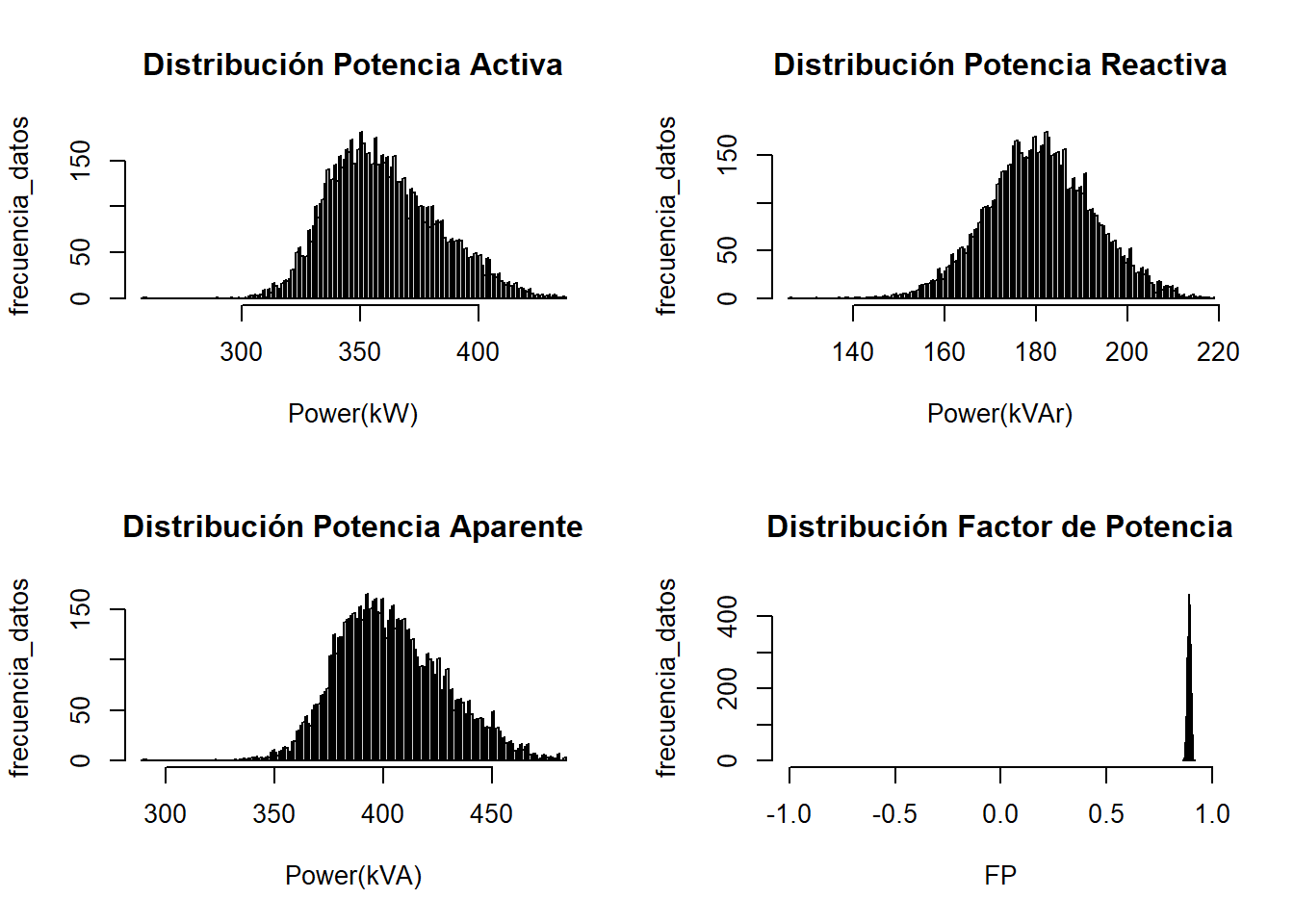

Sección: Potencias

Estadistica Descriptiva de Potencias
Potencia Activa Potencia Reactiva Potencia Aparente Factor de Potencia
Min. :258 Min. :126 Min. :289 Min. :0.86
1st Qu.:343 1st Qu.:173 1st Qu.:386 1st Qu.:0.89
Median :357 Median :181 Median :401 Median :0.89
Mean :360 Mean :181 Mean :404 Mean :0.89
3rd Qu.:375 3rd Qu.:189 3rd Qu.:420 3rd Qu.:0.90
Max. :436 Max. :219 Max. :484 Max. :0.92

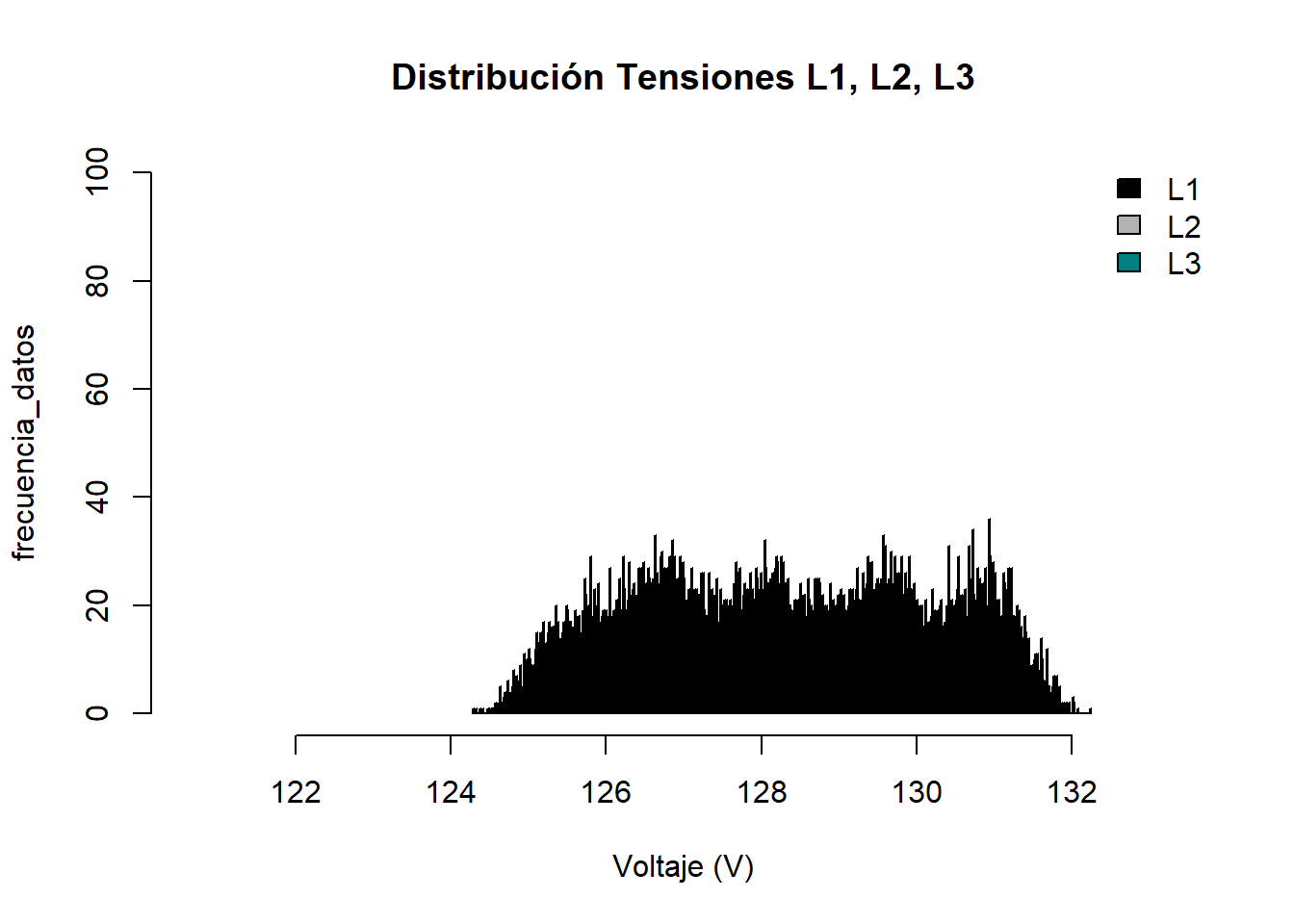

Sección: Voltajes RMS

Estadistica Descriptiva de Voltajes
V1 V2 V3
Min. :124 Min. :124 Min. :126
1st Qu.:126 1st Qu.:127 1st Qu.:128
Median :128 Median :128 Median :129
Mean :128 Mean :128 Mean :129
3rd Qu.:129 3rd Qu.:129 3rd Qu.:130
Max. :131 Max. :131 Max. :132

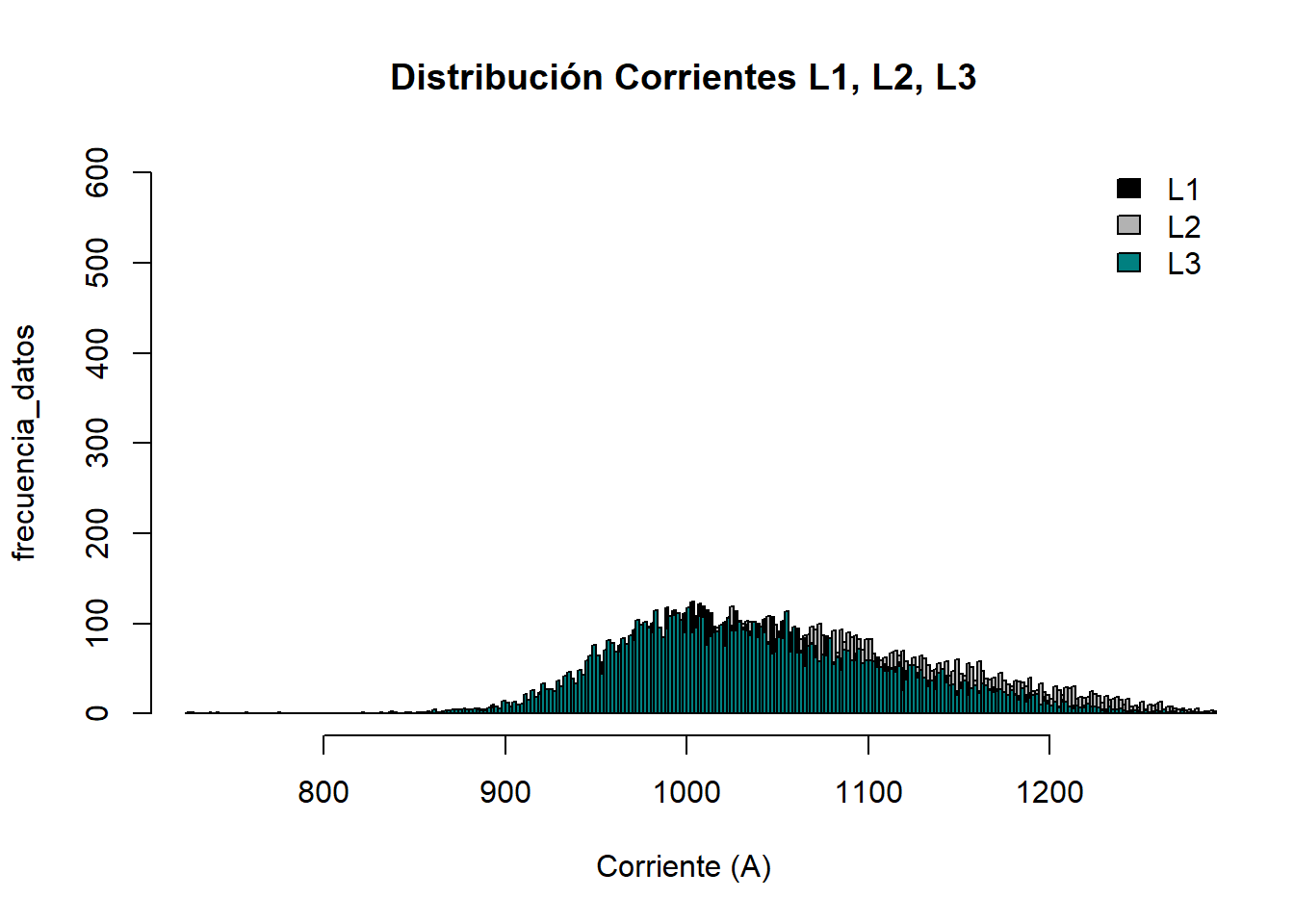

Sección: Corrientes RMS

Estadistica Descriptiva de Corrientes
I1 I2 I3
Min. : 727 Min. : 757 Min. : 725
1st Qu.: 989 1st Qu.:1018 1st Qu.: 983
Median :1031 Median :1066 Median :1029
Mean :1040 Mean :1074 Mean :1038
3rd Qu.:1085 3rd Qu.:1124 3rd Qu.:1087
Max. :1270 Max. :1316 Max. :1282

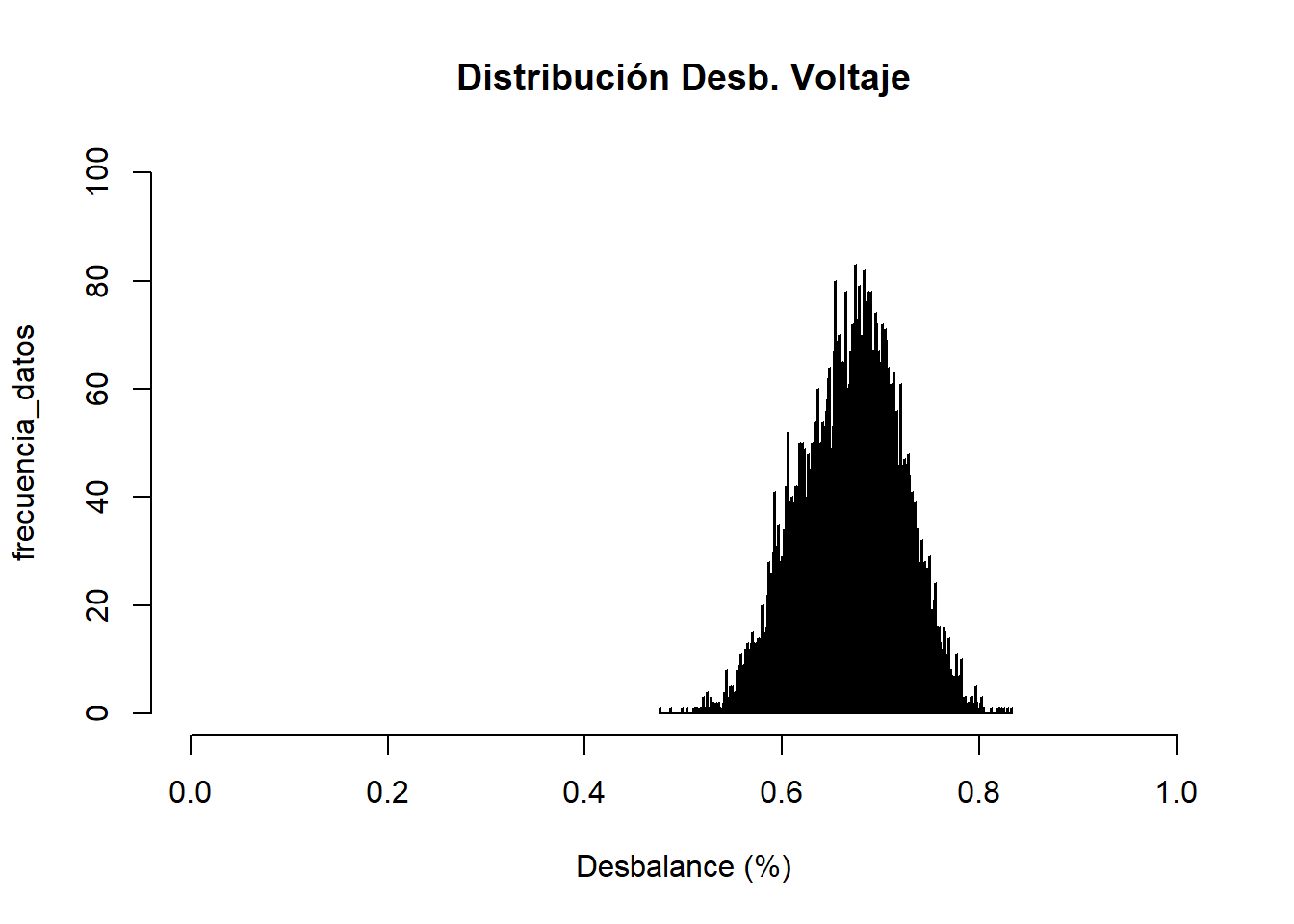

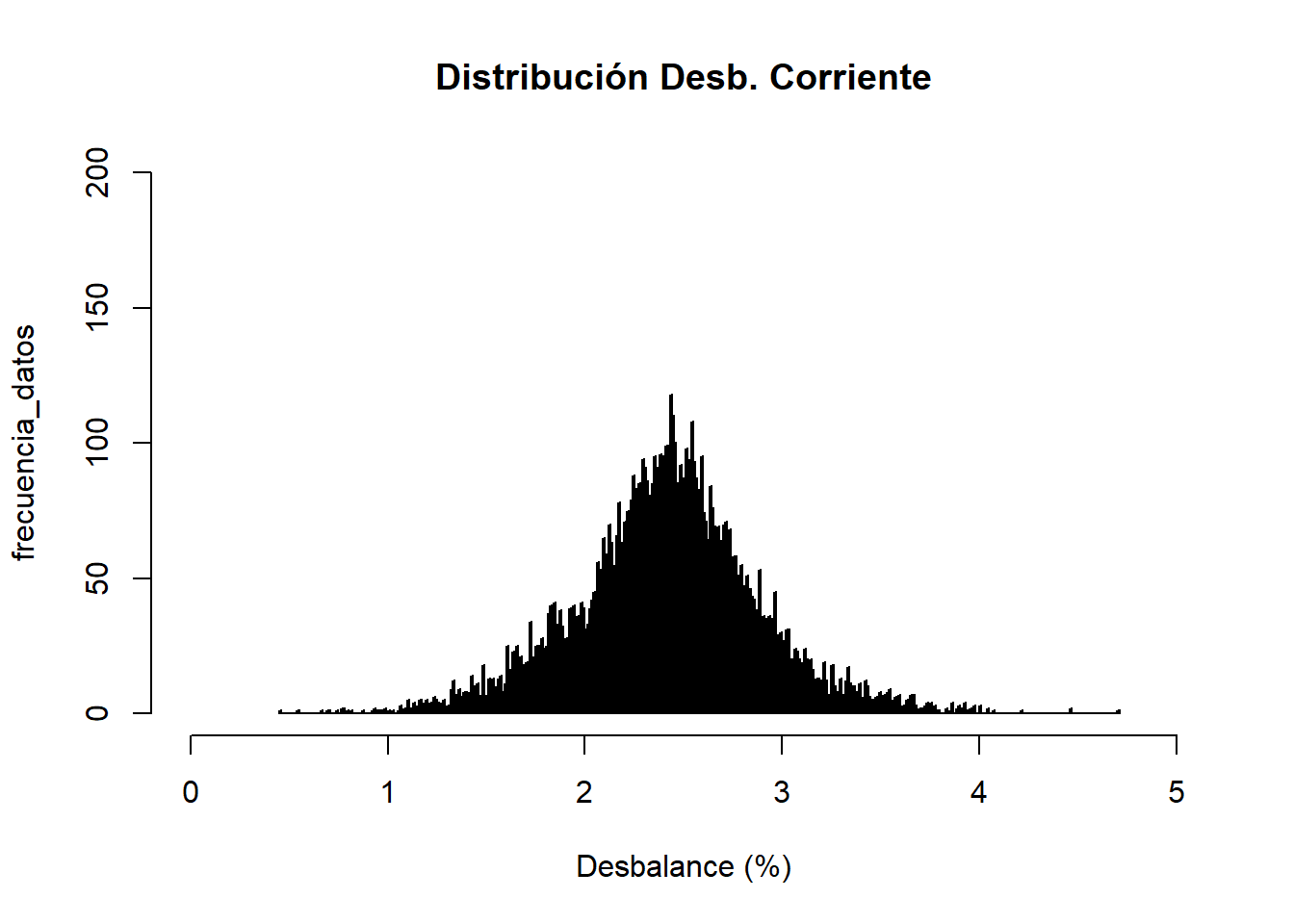

Sección: Desbalances

Estadistica Descriptiva Desbalance de Voltaje y Corriente
Desbalance Corriente (%) Desblance Voltaje (%)
Min. :0.46 Min. :0.48
1st Qu.:2.16 1st Qu.:0.64
Median :2.43 Median :0.67
Mean :2.42 Mean :0.67
3rd Qu.:2.69 3rd Qu.:0.71
Max. :4.71 Max. :0.83

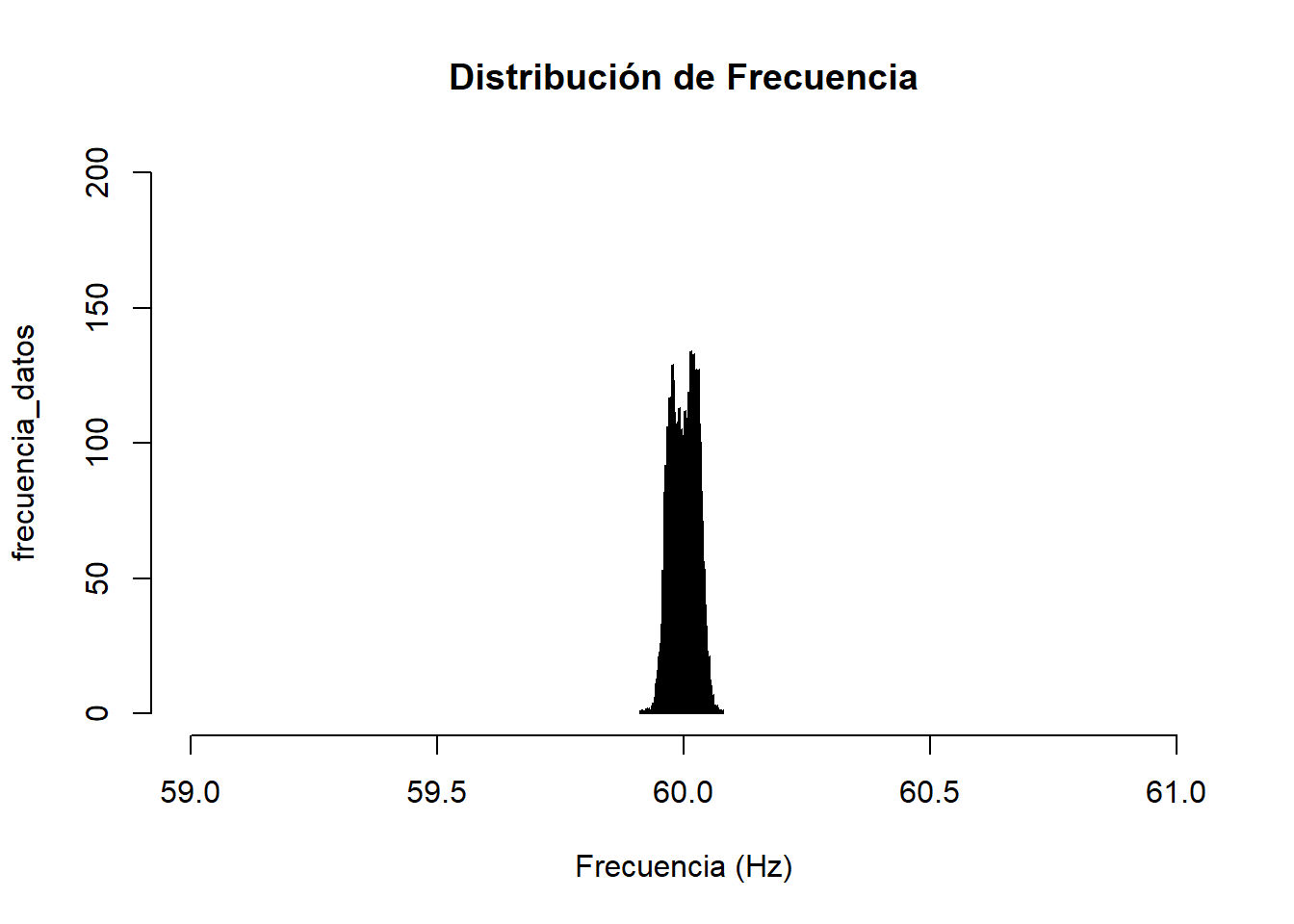

Sección: Frecuencia

Estadistica Descriptiva de Frecuencia
Frecuencia
Min. :59.91
1st Qu.:59.98
Median :60.00
Mean :60.00
3rd Qu.:60.02
Max. :60.08

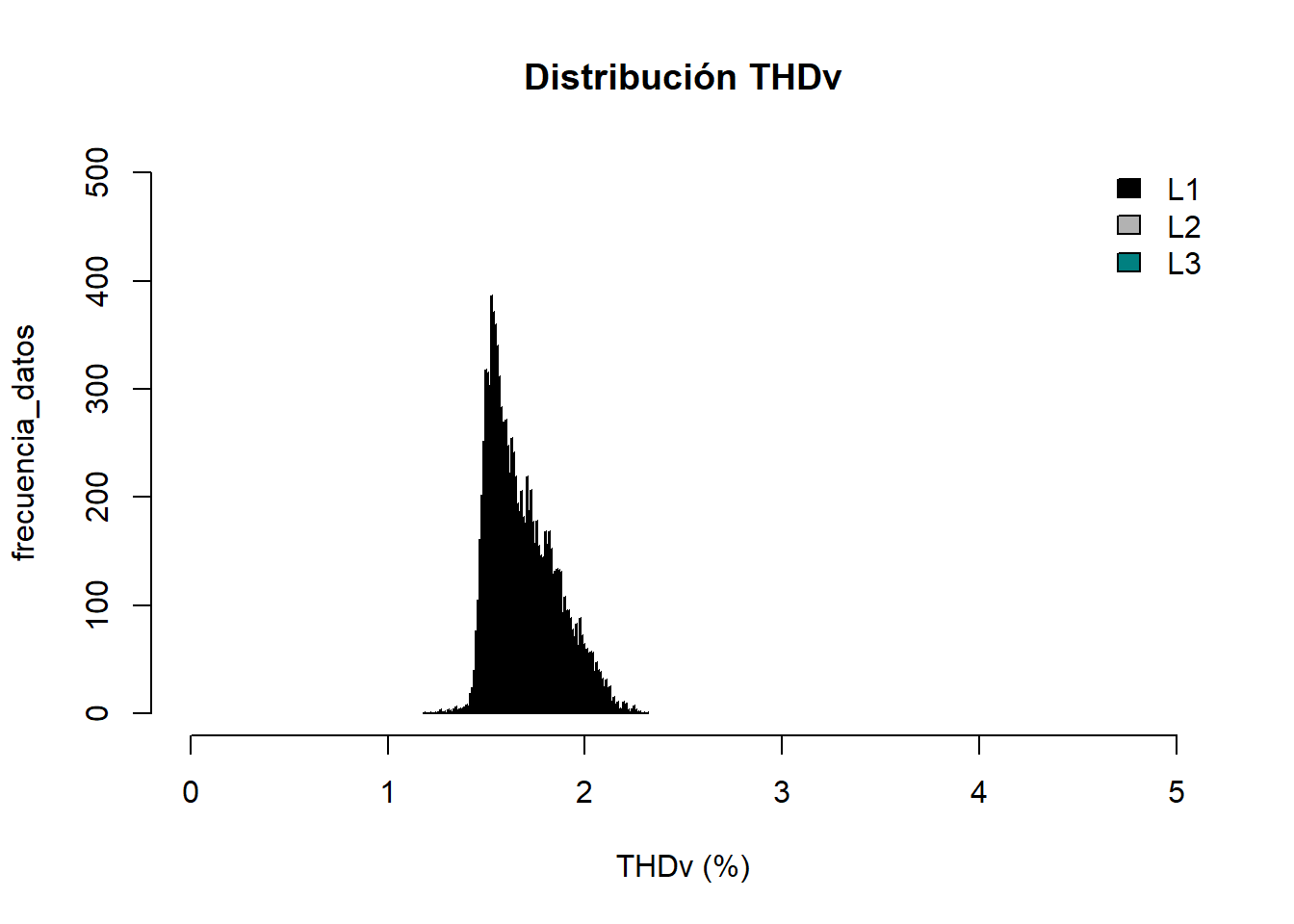

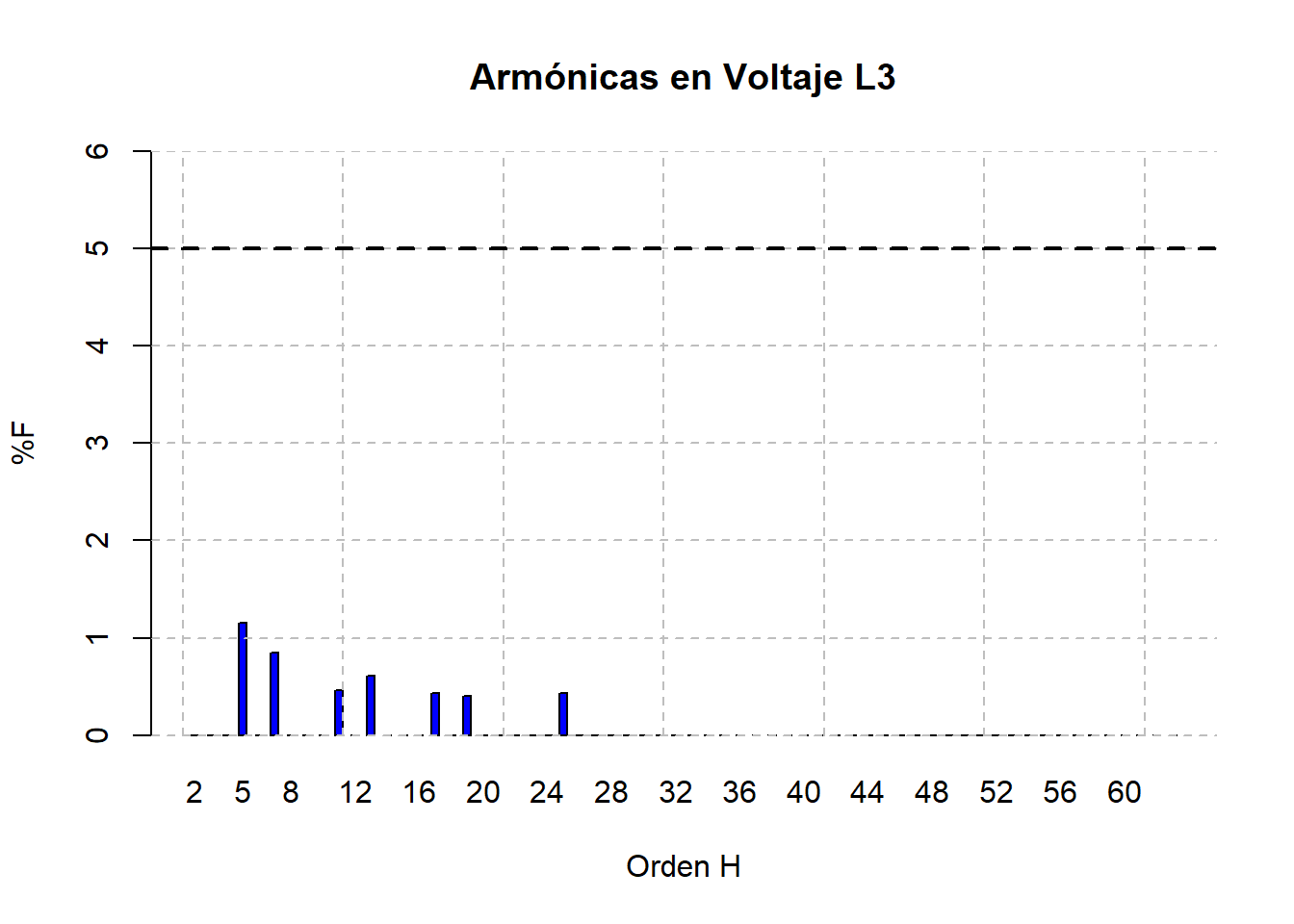

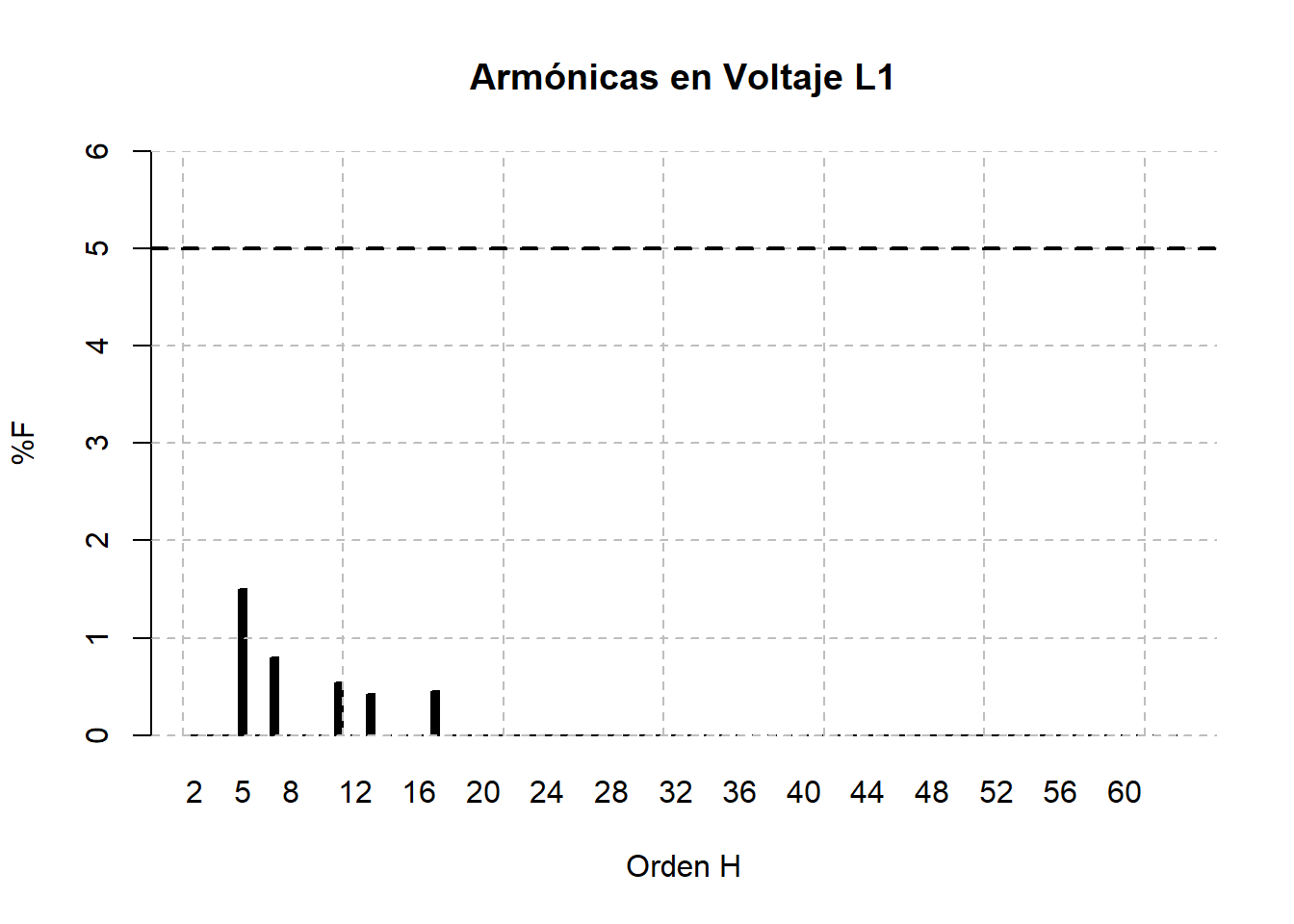

Sección: Armónicas en Voltaje

Estadistica Descriptiva de THDV
THDv L1 THDv L2 THDv L3
Min. :1.3 Min. :1.2 Min. :1.2
1st Qu.:1.6 1st Qu.:1.5 1st Qu.:1.5
Median :1.7 Median :1.6 Median :1.6
Mean :1.7 Mean :1.6 Mean :1.6
3rd Qu.:1.8 3rd Qu.:1.7 3rd Qu.:1.7
Max. :2.3 Max. :2.1 Max. :2.1

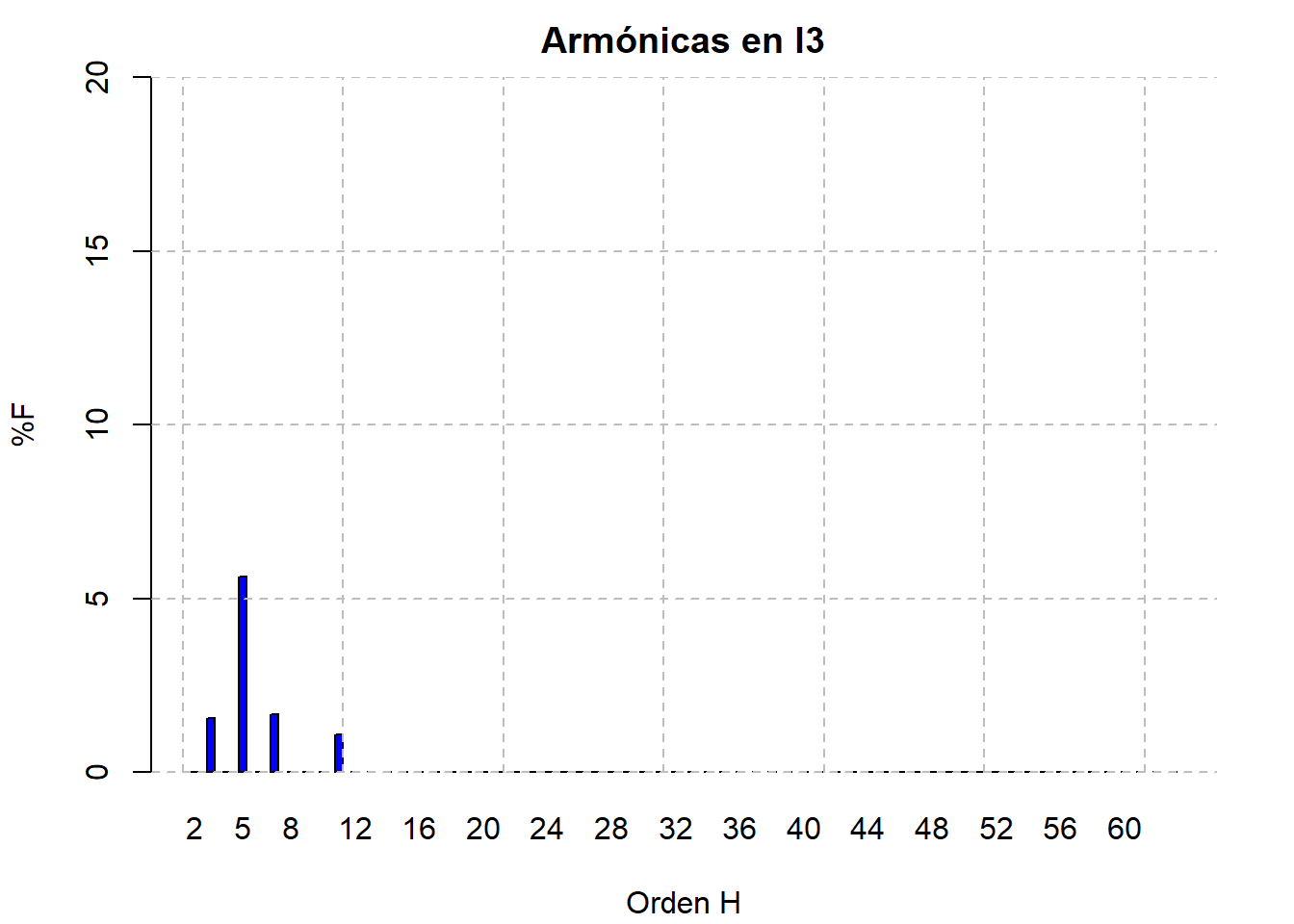

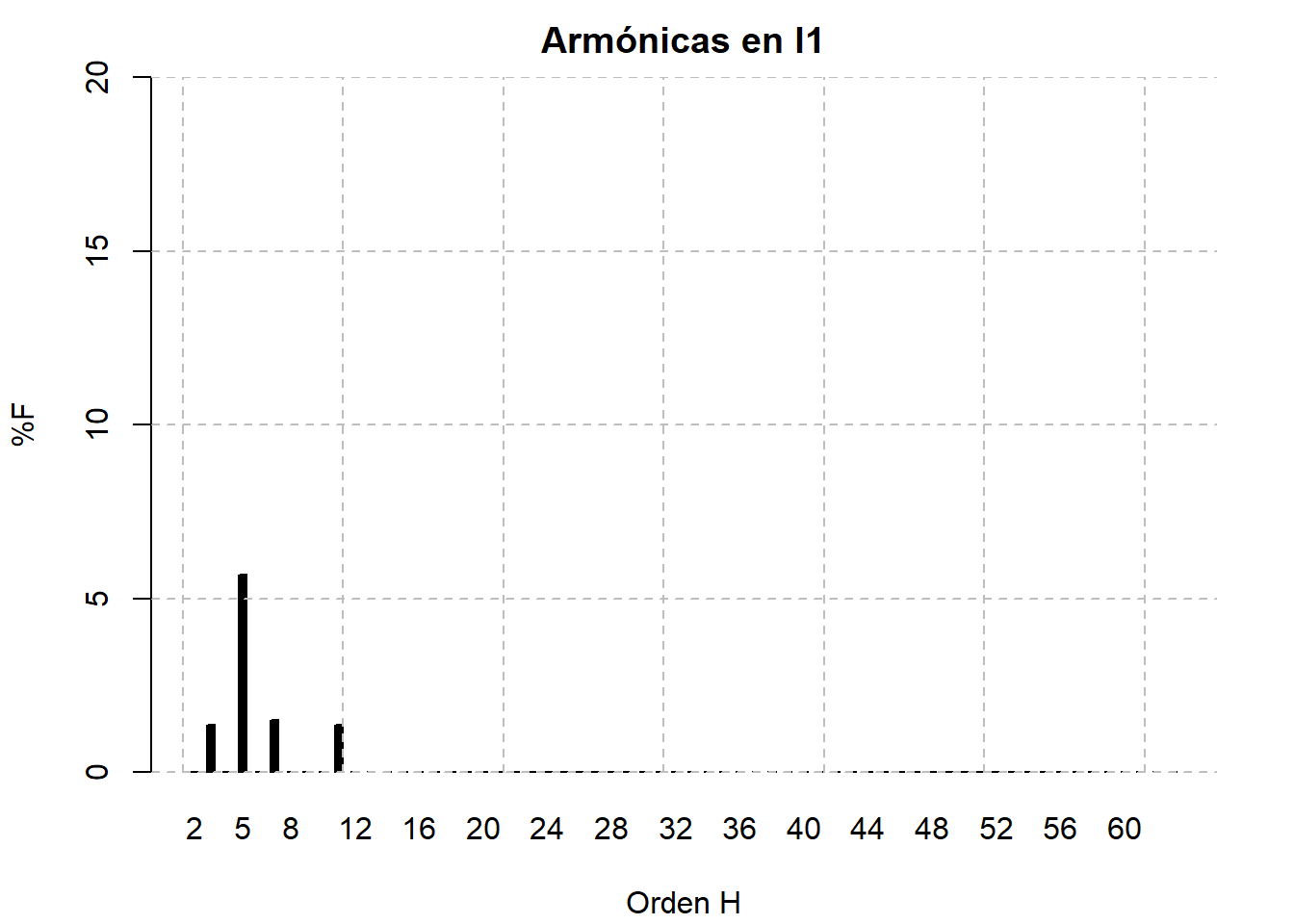

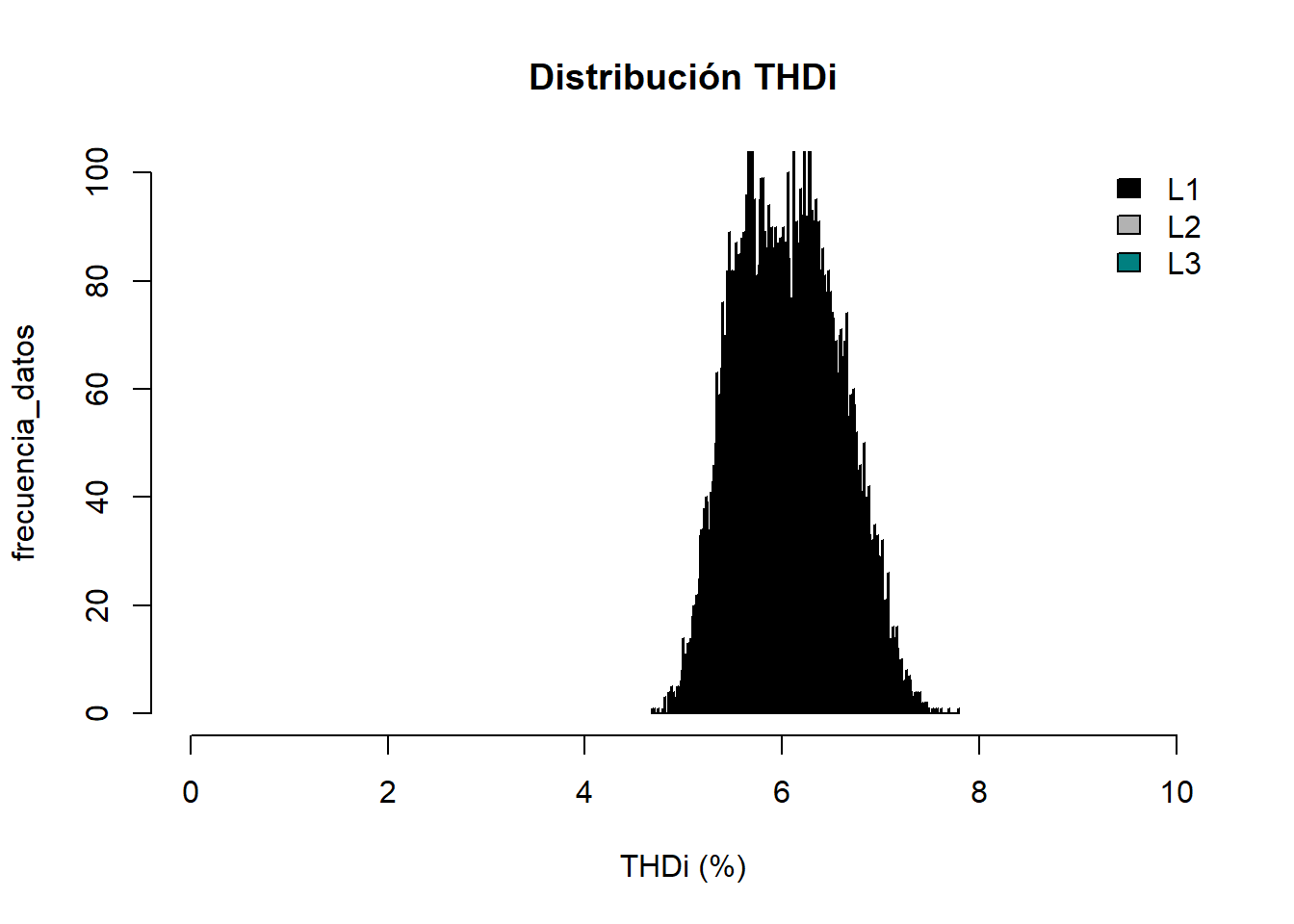

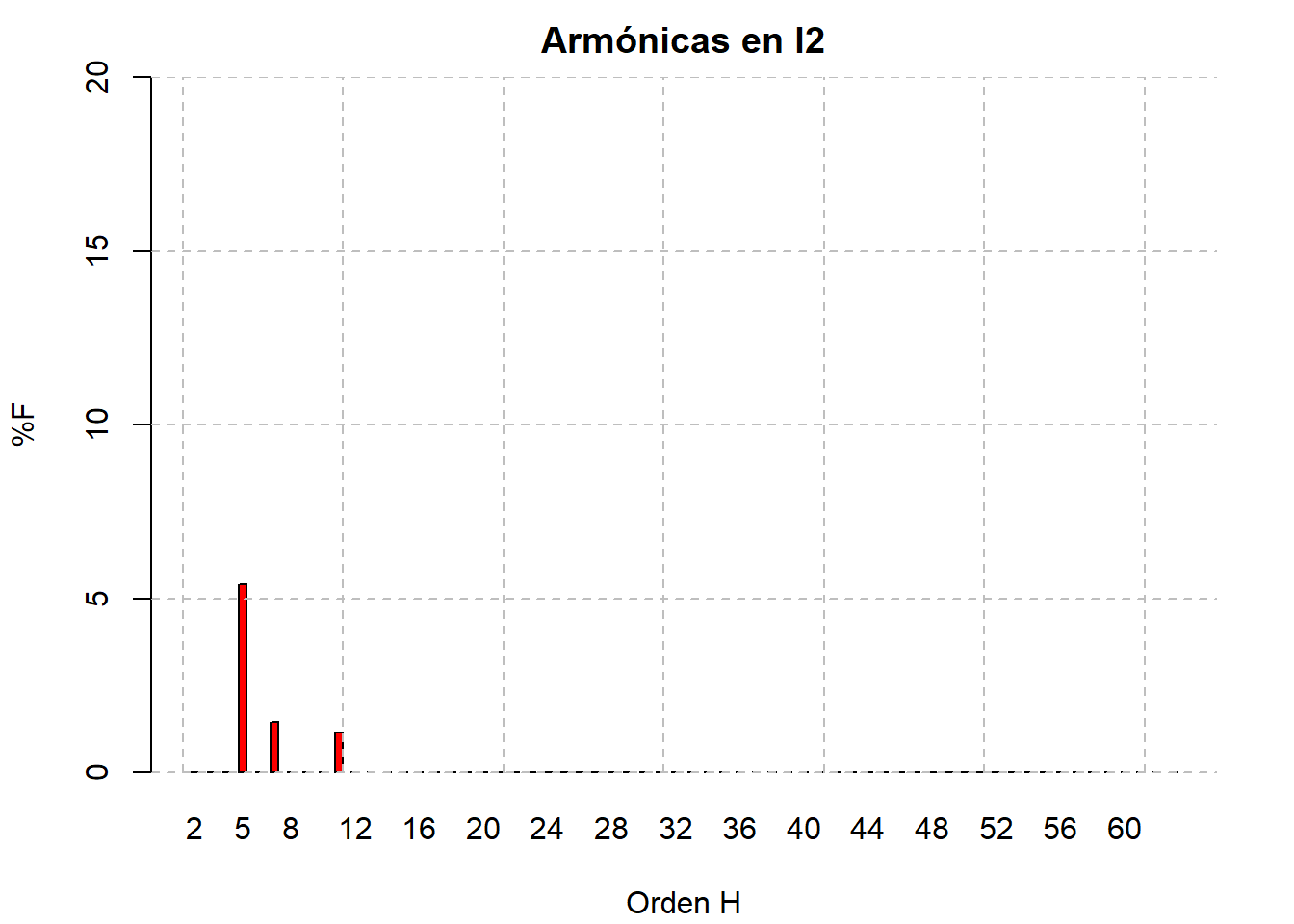

Sección: Armónicas en Corriente

Estadistica Descriptiva de THDi
THDi L1 THDi L2 THDi L3
Min. :5.1 Min. :4.7 Min. :5.0
1st Qu.:6.0 1st Qu.:5.5 1st Qu.:6.0
Median :6.3 Median :5.8 Median :6.3
Mean :6.3 Mean :5.8 Mean :6.3
3rd Qu.:6.5 3rd Qu.:6.1 3rd Qu.:6.6
Max. :7.6 Max. :7.1 Max. :7.8

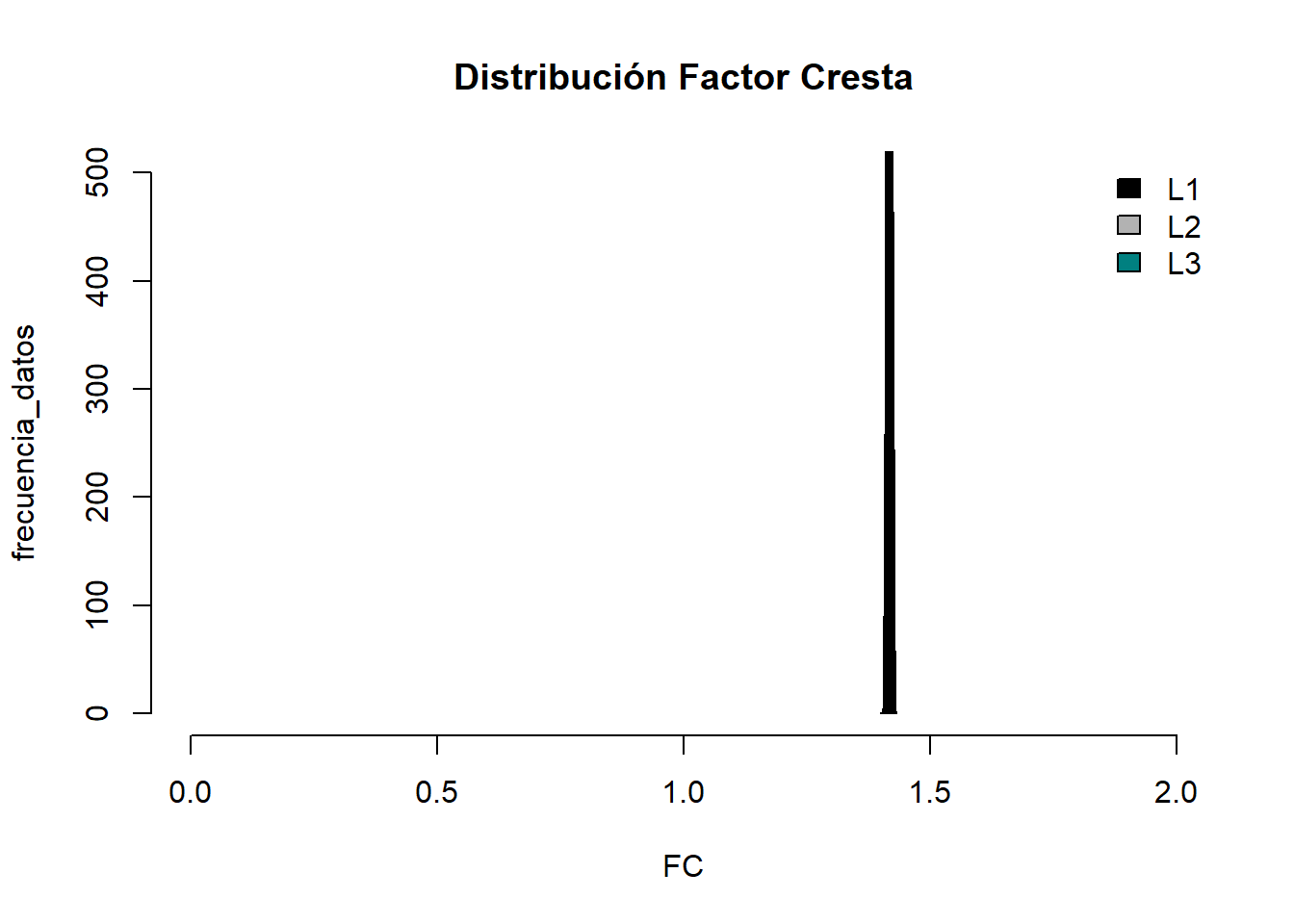

Sección: Factor Cresta

Estadistica Descriptiva de Factor Cresta
CF V1 CF V2 CF V3
Min. :1.40 Min. :1.40 Min. :1.40
1st Qu.:1.41 1st Qu.:1.41 1st Qu.:1.42
Median :1.42 Median :1.42 Median :1.42
Mean :1.41 Mean :1.42 Mean :1.42
3rd Qu.:1.42 3rd Qu.:1.42 3rd Qu.:1.42
Max. :1.42 Max. :1.42 Max. :1.43
